WT588D语音模块特征

芯片封装为：SSOP20（常用），DIP18、LQFP32（少用）；模块封装有DIP16（常用）、DIP28；

容量4M～32Mbit的SPI-Flash存储器，对应时间分别为：100-1000秒；

内置13Bit/DA转换器，以及12Bit/PWM输出，音质好；

PWM输出可直接推动0.5W/8Ω扬声器，推挽电流充沛；

支持DAC/PWM两种输出方式；

支持加载6K、8K、10K、12K、14K、16K、18K、20KHz采样率音频，只能为偶数、整数的采样率。

配套上位机软件，任意插入静音，且不占用空间；

控制段数最大达220段，单个地址位最多可加载128段语音，地址位内的语音组合播放；

最多可加载500段用于编辑的语音；

USB下载方式，支持在线下载/脱机下载；

即便是语音芯片通电的情况下，也一样可以正常下载数据到SPI-Flash；

芯片复位时间5ms；

支持MP3控制模式、按键控制模式、3×8按键组合控制模式、并口控制模式、一线串口控制模式、三线串口控制模式；

任意设定显示语音播放状态信号的BUSY输出方式；

抗干扰性强，可应用在工业领域；

220段可控制地址位，单个地址位最多可加载128段语音，地址位内的语音组合播放；

语音播放停止马上进入休眠模式，芯片转为完全停止状态；

15种按键控制模式，任意一个按键可设定任意一种控制模式；

配套 VoiceChip上位机软件，接口简单，使用方便。能极大限度的发挥出语音单片机的各项功能；

简单的单片机编写方式，摆脱以往复杂繁琐的汇编思维；

单个芯片支持外挂多个存储器；

插入的静音时间范围10ms～25min；

工作电压DC2.8V～5.0V；

静态休眠电流小于10uA；

2、语音芯片功能概述

WT588D语音芯片是一款功能强大的可重复擦除烧写的语音单片机芯片。WT588D让语音芯片不再为控制方式而寻找合适的外围单片机电路，高度集成的单片机技术足于取代复杂的外围控制电路。配套WT588D VoiceChip上位机操作软件可随意更换WT588D语音单片机芯片的任何一种控制模式，把信息下载到SPI-Flash上即可。软件操作方式简洁易懂，撮合了语音组合技术，大大减少了语音编辑的时间。完全支持在线下载，即便是WT588D通电的情况下，一样可以通过下载器给关联的SPI-Flash下载信息，给WT588D语音芯片电路复位一下，就能更新到刚下载进来的控制模式。

支持插入静音模式，插入静音不占用SPI-Flash内存的容量，一个地址位可插入10ms～25min的静音；

MP3控制模式下，完全迎合市场上MP3的播放/暂停、停止、上一曲、下一曲、音量+、音量-等功能；

按键控制模式下触发方式灵活，可随意设置任意按键为脉冲可重复触发、脉冲不可重复触发、无效按键、电平保持不可循环、电平保持可循环、电平非保持可循环、上一曲不循环、下一曲不循环、上一曲可循环、下一曲可循环、音量+、音量-、播放/暂停、停止、播放/停止等15种触发方式，最多可用10个按键触发控制输出；

3×8按键组合控制模式下能以脉冲可重复触发的方式触发24个地址位语音，所触发地址位语音可在0～219之间设置；

并口控制模式可用8个控制端口进行控制，仅限于WT588D-32L、WTW-28P；

一线串口控制模式可通过发码端控制语音播放、停止、循环播放和音量大小，或者直接触发0～219地址位的任意语音，发码速度600us～2000us；

三线串口控制模式模式，能控制语音播放、停止、循环播放和音量大小，或者直接触发0～219地址位的任意语音。

PWM和DAC输出方式，PWM输出可直接推动0.5W/8Ω的扬声器，DAC输出外接功放，音质好。

应用范围广，几乎可以涉及到所有的语音场所，如报站器、报警器、提醒器、闹钟、学习机、智能家电、治疗仪、电子玩具、电讯、倒车雷达以及各种自动控制装置等场所，工艺上达到工业应用的要求。

3、WT588D语音芯片和模块货源信息

（1）提供WT588D芯片和存储器 ，为一整套芯片方案。

芯片型号：WT588D  封装：SSOP20。存储器型号：25Q16、25Q32，封装：SOP8。

32LQFP封装比SSOP20封装的芯片，只是多了4个I/O，在按键模式下，共有8个I/O可用。多了并口模式和3*8矩阵控制模式。也可以做成DIP28脚的模块。如有需要，请特别提出。

DIP18脚封装的WT588D芯片，与SSOP20相比，只是直插的形式，并无其它异同。

（2）提供由WT588D芯片和存储器，再加上外围器件，打造而成的模块。

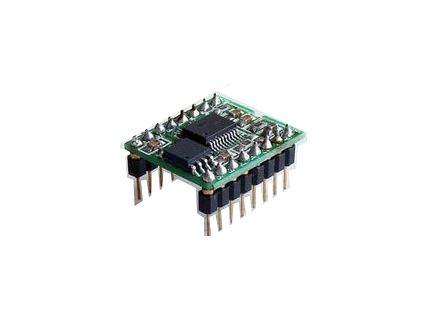

模块型号：WT588D-16P。是指16脚的PDIP形式的电路板（模块），封装PDIP16。

模块上带25Q16存储器，是代表16M容量，有500秒的时间长度。默认出货是此种容量。

如需要更长时间的，可选32M的，在订货前特别提出来。

4、FLASH存储器及语音长度的关系

解释：

容量有3种可选：8M、16M、32M。容量越大，价钱越高。

采样率有：6K、8K、10K、12K、14K、16K、18K、20KHz。采样率越高，音质越好。
