产品描述及特性

1.1.YC5800芯片和模块概述

YC5800-48L是一款OTP高音质的MP3语音芯片，拥有8-BIT CISC，支持WAV和MP3解码；带有丰富的外设接口：一个SPI，一个标准的UART异步串口；音频输出可直接驱动16欧姆耳机；带实时时钟及万年历时钟模块功能；低功耗：休眠时待机电流约80uA；控制播放响应快速，优于同类产品；适合用于需要更换语音或者音乐文件时间较长、音质要求较高的场合。

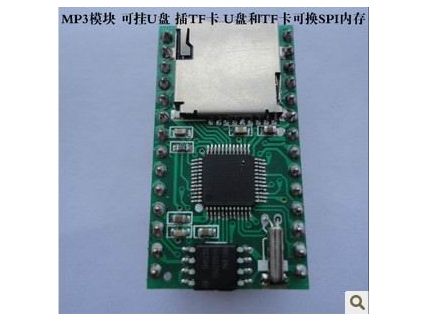

YC5800-28P属于以YC5800-48L为主控芯片开发的高音质性能稳定的半成品模块。该系列模块都具有YC5800-48L的最小系统功能，自带SPI-FLASH作为存储介质，自带一瓦功放；串口控制功能。可在线下载音乐文件或者通过TF卡或U盘更换音乐文件。在此基础上各自带有不同的特色功能，灵活配合各种情况的二次开发或直接使用。

1.2.应用范围

YC5800-48L芯片及模块可应用在汽车电子（防盗报警器、倒车雷达、GPS导航仪、电子狗、中控锁）、智能家居系统、家庭防盗报警器、医疗器械语音导航、个性语音播放器、家电（电磁炉、电饭煲、微波炉）、娱乐设备（游乐机、语音广告机）、学习模型（早教机、儿童有声读物）、智能交通设备（公交报站器、停车场系统）、工业控制领域（电梯、工业设备）、语音说明书、故障代码语音解释、玩具等领域。适合：需要更换语音或者时间较长、音质要求较高的场合。

1.3.YC5800-48L语音芯片特性

内核

·8KB OTP

·8-BIT CISC；

MP3/WAVDecoder

·可直接驱动16 欧姆耳机，SNR=93dB

·支持MPEG 1/2/2.5 Layer3，支持MP3解码

·支持16Kbps~320Kbps码率和8KHz~44.1KHz采样率的MP3和WAV两种格式文件

·在SPI-FLASH存储中只支持MP3格式的文件，在SD卡或U盘中支持MP3和WAV两种格式文件

·32 级音量可调

SPI

·一个SPI接口，支持SPI-FLASH在线下载语音文件；

·支持4M、8M、16M、32M和64M的SPI-FLASH；

·上电默认播放SPI-FLASH的内容，上电播放SPI时间0.8s以内；

·支持SD卡、U 盘，SPI Flash存储方式；

SDhost Controller

·支持FAT16，FAT32文件系统；

·最大支持2GByte容量SD卡，可控制直接播放SD卡内容，支持热插拔功能(YC5800M02 V1.5和YC5800M03 V1.6及以上的版本)。

·可脱机拷贝SD卡的内容到SPI-FLASH中；

USBHost/Device

·支持2Gbyte存储介质，可控制直接播放U盘内容，支持热插拔功能。

·可脱机拷贝U盘内容到SPI-FLASH中；

·拷贝时可通过设置iSound.mp3文件进行更改上电播放模式：上电是否自动播放，单曲是否循环、所有曲目循环或随机播放；

功能按键

·三种拷贝方式：按键上电拷贝、双键拷贝（同时按住A、B键）和串口命令拷贝；

·按键拷贝功能键，有按键上电拷贝和按键选择播放功能；

·A、B模式[1]功能按键:A、B模式切换功能；

·4个按键一对一播放按键，两种播放循环模式可选；

·ADC按键，支持五个标准MP3功能按键，实现一个引脚控制多个按健；

UART

·标准UART通信接口,默认波特率9600（不支持其他波特率）

·可通过MCU或PC串口命令控制，通讯高效稳定；

·可控制插入音乐播放；

·可控制组合连续播放；

·可设置RTC，可设置定时时间；

·控制播放响应快速，优于同类产品；

·在有EEPROM时记忆设置的工作模式，上电自动识别模式。在模式切换过程中，指示灯闪烁表示模式切换成功后BUSY变低。

·内部自带一个复位模块；

·RTC实时时钟及万年历时钟模块功能；

·一个BUSY信号输出脚，当有音频正在播放时，输出高电平，平时为低；

·可灵活支持各种语音开发方案。

休眠与唤醒：

·休眠：当DATA5接收到2秒的高电平，芯片就进入休眠模式；

·休眠唤醒：芯片处于休眠时，当DATA5接收到一个高脉冲，芯片就被唤醒；

封装：

·YC5800-48L芯片：TQFP48，

·模块：YC5800-28P；

1.4.YC5800-48L语音芯片及模块功能概述

YC5800-48L语音芯片是一款功能强大的OTP语音单片机芯片。YC5800-48L让语音芯片不再为控制方式而寻找合适的外围单片机电路，高度集成的单片机技术足于取代复杂的外围控制电路。功能操作方式简洁易懂，大大减少了使用和二次开发的时间。

在线SPI下载：通过下载器和本司的下载编译软件，简单方便地将音乐文件下载到SPI-FLASH中。下载器使用简单，编译软件操作方便。

ADC标准按键：一个接口可控制五个按键，节省I/O资源；完全迎合市场上MP3的播放/暂停、停止、上一曲、下一曲、音量+、音量-等功能；

按键拷贝功能键：该按键功能脚的正常功能为：短按时，为下一曲播放功能，当到最后一首曲时就从新回到第一首曲，且曲目的播放模式为单曲循环模式；长按时，为上电拷贝功能，即在上电前先按住该功能键不放开，然后上电，保持5秒直到BUSY指示灯闪烁（表示进入拷贝）后，松开按键，等待BUSY指示灯停止闪烁变暗，拷贝成功。

A、B模式功能按键：短按【A键/上一曲】选曲，长按A键3秒就设置成A模式；短按【B键/下一曲】选曲，长按B键3秒就设置成B模式，按键以低电平有效。模式A：每次上电自动播放当前(存储器记忆)歌曲，播放一遍就停止。模式B：每次上电一次，就会播放(存储器记忆的)下一曲，播放一遍就停止；当上电播放到最后一曲时，再上电就从第一首开始播放。

一对一按键：当DATA14为高时DATA16DATA17DATA18DATA19分别对应1、2、3、4段语音，低脉冲触发播放一遍就停。当DATA14为低时DATA16DATA17DATA18DATA19分别对应1、2、3、4段语音，低电平保持时为单曲循环模式，当跳变到高电平时把正在播放的当前曲目播放完成就停止播放。

UART串口控制：标准的串口通讯协议，可通过发送命令控制指定音乐文件播放、存储器切换、播放循环模式切换、音乐插播、多曲目组合播放、RTC设置及读取、定时唤醒触发等功能；

iSound.mp3文档设置：通过设置iSound.mp3文件，放在SD卡里面内容的最后位置，一并拷贝到SPI-FLASH中，这样可以设置改变是否上电自动播放FLASH的音乐和曲目的循环模式。

休眠与唤醒：休眠：当DATA5接收到2秒的高电平，芯片就进入休眠模式；休眠唤醒：芯片处于休眠时，当DATA5接收到一个高脉冲，芯片就被唤醒；
